Мерники эталонные, 1-го разряда
Мерники OGSB включены в государственный реестр средств измерений, что подтверждается свидетельством об утверждении типа средств измерений №61323-15.

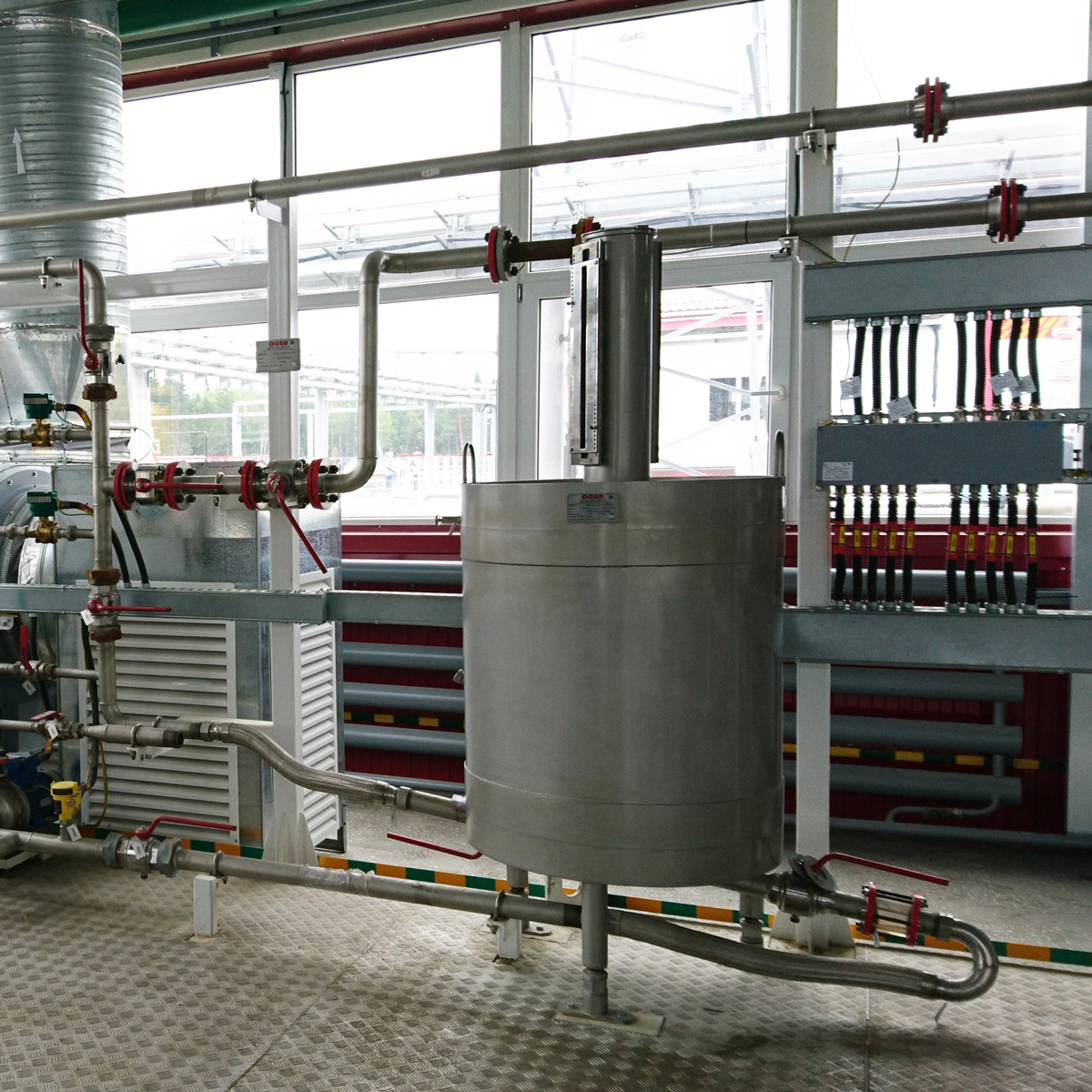

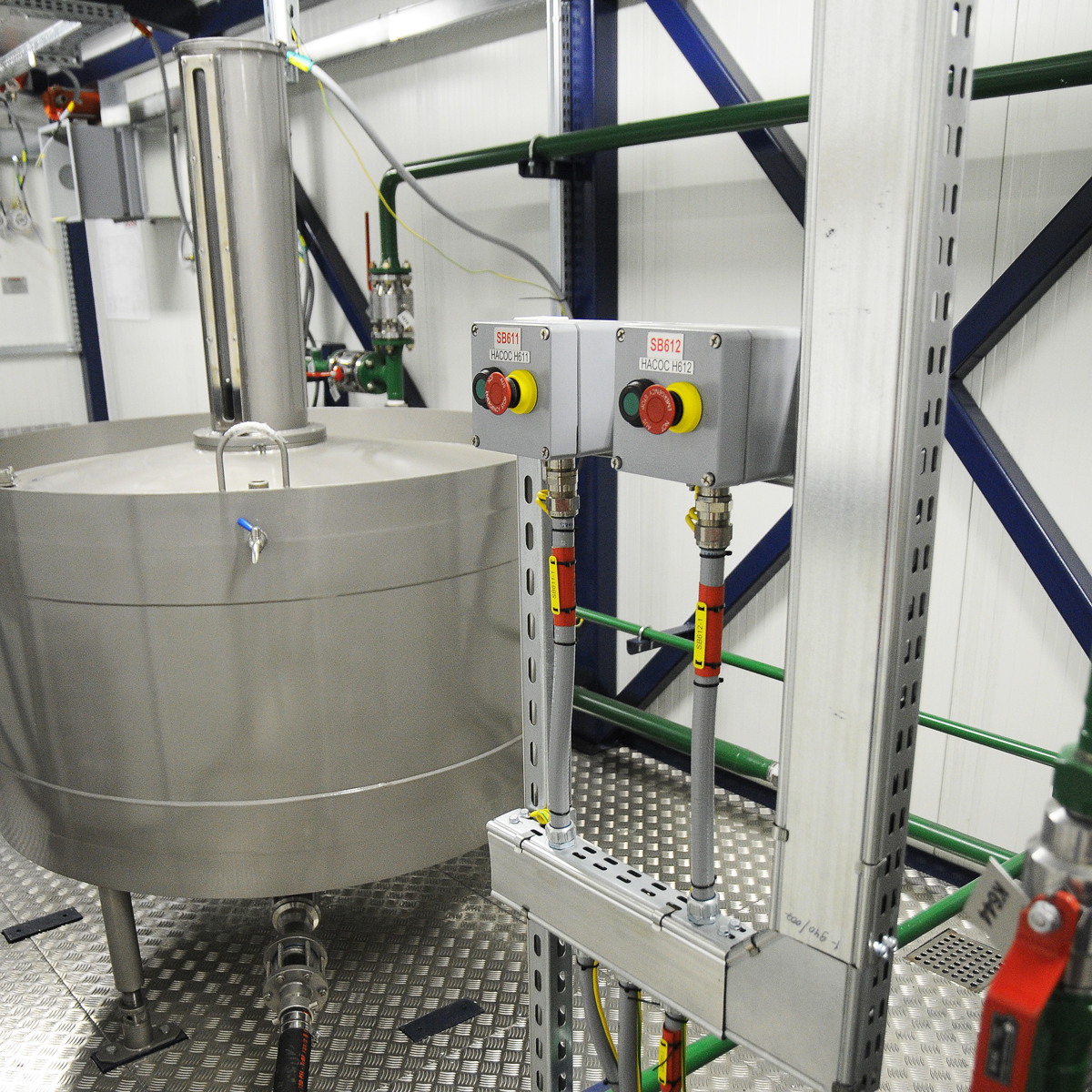

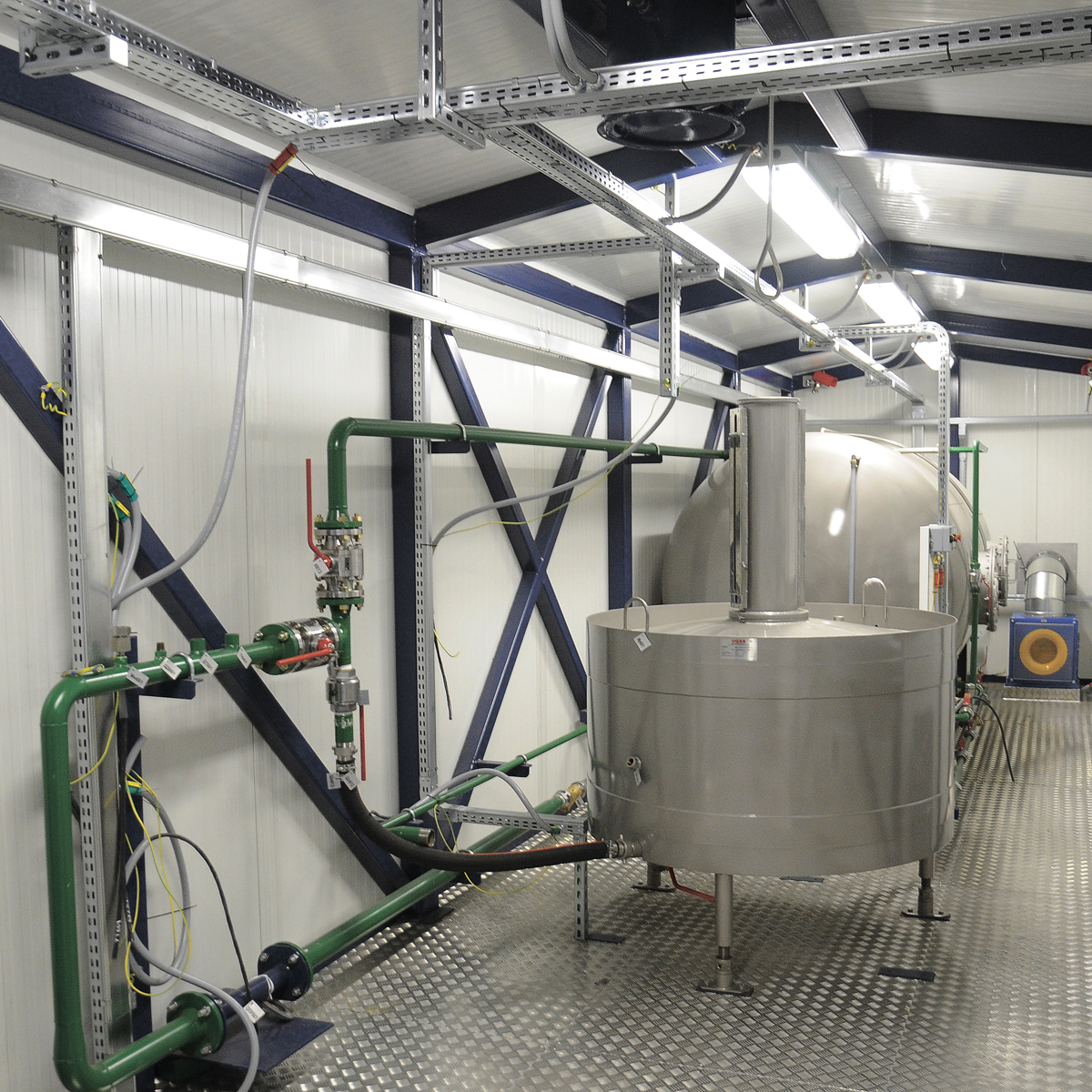

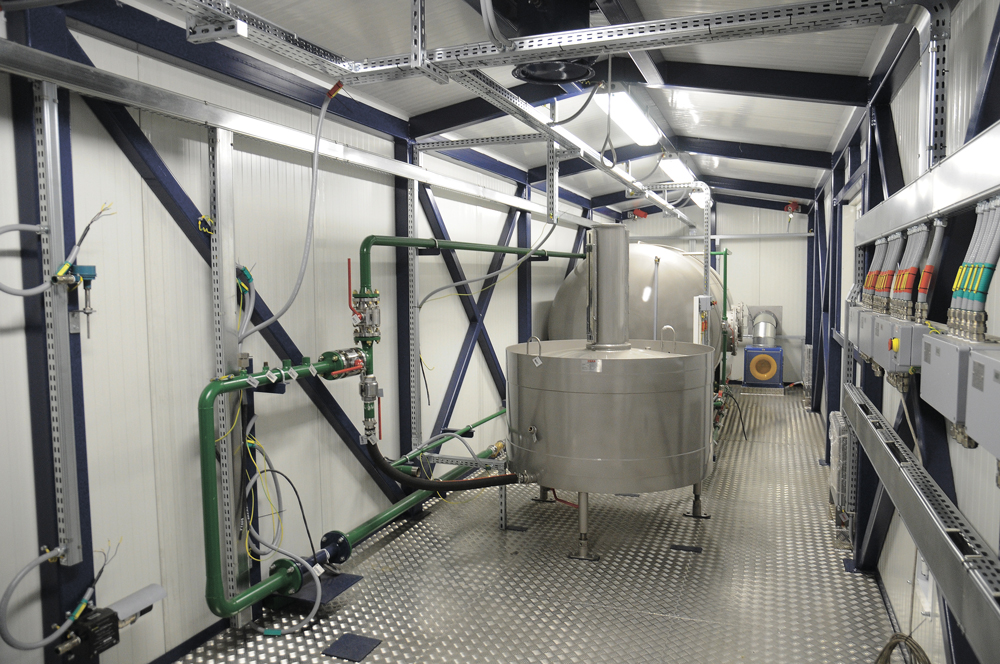

Мерники применяются для калибровки и поверки преобразователей расхода и трубопоршневых поверочных установок 1-го разряда. Мерники изготавливаются по ТУ-4213-006-95715144-2010. Материал высококачественная нержавеющая сталь. Конструктивной особенностью мерников OGSB по сравнению с аналогами является наличие градуированной поворотной шкалы на съёмной горловине и нижний налив.
Мерники OGSB включены в государственный реестр средств измерений, что подтверждается свидетельством об утверждении типа средств измерений №61323-15.
Технические характеристики
Наименование характеристики | Значение | ||||||||||
Номинальный объем, при 20°С, дм3 | 5 | 10 | 20 | 50 | 100 | 200 | 250 | 400 | 500 | 800 | 1000 |
Пределы допускаемой относительной погрешности, % | ±0,02 |
||||||||||
Диапазон по градуированной шкале вверх и вниз от номинального объема на указанную величину, дм3 | 0,05 до -0,05 |
0,01 до -0,1 |
0,02 до -0,2 |
0,05 до -0,5 |
1,0 до -1,0 |
2,0 до -2,0 |
2,5 до -2,5 |
4,0 до -4,0 |
5,0 до -5,0 |
8,0 до -8,0 |
10,0 до -10,0 |
Цена давления шкалы, дм3 | 0,001 | 0,002 | 0,004 | 0,01 | 0,02 | 0,05 | 0,05 | 0,1 | 0,1 | 0,2 | 0,2 |
Коэффициент объемного расширения материала стенок мерника, 1/°С |
0,00005127 |
||||||||||
Диаметр сливного крана, мм | 26,6 | 52,4 | |||||||||
Габаритные размеры, мм не более: Диаметр Высота |
300 700 |
|
400 950 |
500 1000 |
650 1000 |
800 1200 |
850 1250 |
1000 1500 |
1100 1600 |
1220 1900 |
1380 2000 |
Масса, не более, кг | 5 | 10 | 20 | 30 | 40 | 75 | 90 | 140 | 170 | 270 | 330 |
Средний срок службы, лет | 25 |
