Описание товара

Измерительно-вычислительные комплексы оснащаются разработанным и запатентованным программным обеспечением Rate или Форвард Pro V5.0. Наши вычислители расхода нефти/газа – «Октопус-Л» и «ИМЦ-07» успешно заменяют такие зарубежные аналоги как OMNI-30006000 (США), Elster-InstrometFC-2000 (Бельгия), FloBoss 600, 107 («EmersonProcess Management», США).

Компанией «Системы нфть и газ» (OGS) поставлено более 600 ИВК «Октопус» и ИВК «Октопус-Л», так же более 300 ИВК «ИМЦ» и ИВК «ИМЦ-07» в составе систем измерений на объекты компаний: ПАО «Газпром нефть», ПАО «НК «Роснефть», ПАО «Лукойл», ПАО «Транснефть», ПАО «Татнефть», «Сахалин Энерджи Инвестмент компани ЛТД», ПАО «НГК «Славнефть», ОАО «НК «РуссНефть», ПАО «НОВАТЭК» и многих других.

Назначение ИВК – измерение и преобразование информативных параметров входных электрических сигналов, поступающих от измерительных преобразователей, в значения величин. Регистрационный № 75139-19.

Область применения:

В системах измерений количества жидкости, в поверочных и измерительных установках в нефтяной, нефтеперерабатывающей отрасли, на предприятиях транспорта и хранения жидких продуктов (нефть, нефтепродукты, масло, вода, жидкие углеводороды).

Преобразователи объемного и массового расхода; преобразователи плотности, температуры, давления, дифференциального давления, вискозиметры, влагомеры, серомеры и другие измерительные преобразователи с токовым, частотным или цифровым выходом.

• Подключаемые средства поверки:
• ТПУ;
• компакт-прувер; эталонные преобразователи объемного и массового расхода, мерник.

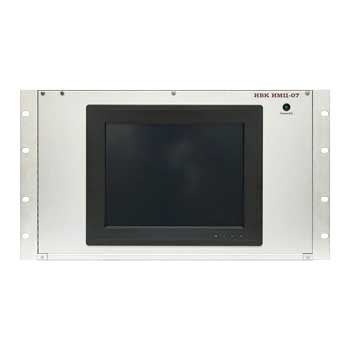

Основные функции ИВК-07:

• измерение параметров входных электрических сигналов, поступающих от измерительных преобразователей; автоматический переход с одного измерительного преобразователя на другой при подключении двух преобразователей;
• преобразование значений параметров входныхэлектрических сигналов в значения величин;
• контроль значений величин;
• представление учетной информации в виде отчетов;
• создание и ведение архивов отчетов и журналов событий с возможностью про-смотра и печати; определение метрологических характеристик преобразователей расхода и ТПУ с помощью средств поверки;
• формирование, отображение и печать протоколов поверки; автоматизированная установка градуировочной характеристики преобразователей расхода по результатам поверки;
• управление автоматическими пробоотборниками; управление приводом крана ТПУ;
• управление компакт-прувером;
• защита информации системой доступов и паролей;
• обмен данными с компьютерами верхнего уровня, контроллерами и измерительными преобразователями по протоколу Modbus, Modbus TCP;
• синхронизация времени по серверу точного времени; синхро-низация данных между компьютерами для исполнения с «горячим» резервированием.

Измеряемые параметры входных электрических сигналов:

• частота и период импульсного сигнала;
• количество импульсов;
• количество импульсов за интервал времени;
• отношение количества импульсов за интервал времени;
• сила постоянного тока.

Определение дробного количества импульсов при поверке и КМХ преобразователей расхода по ТПУ, компакт-пруверу, компаратору и эталонному преобразователю расхода.

Вычисляемые величины:

• Объемный и массовый расход жидкости;
• объем и масса жидкости; температура, абсолютное и избыточное давление, перепад давления, плотность жидкости;
• вязкость жидкости; доля воды и доля серы в жидкости;
• метрологические характеристики преобразователей расхода и ТПУ.
• Алгоритмы вычислений соответствуют действующим нормативным документам.
• Конфигурируется в соответствии с типом жидкости и номенклатурой подключаемого оборудования.

Программное обеспечение прошло проверку в подразделение информационной безопасности организации системы «Транснефть» и внесено в реестр прикладного программного обеспечения

микропроцессорных систем автоматизации ПАО «Транснефть».
