Поверочная установка CP-R Серии 200 - 1000
Marijuana oil cbd bottle

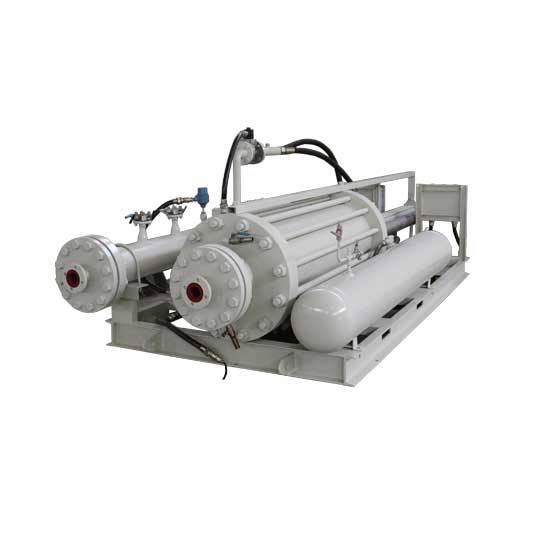

Поверочные установки CP-R предназначены для поверки рабочих характеристик объёмных и массовых расходомеров, выдающих импульсные сигналы, в герметичных трубопроводах на соответствие их заявленным метрологическим характеристикам.
Описание товара
Положительно проведённая пруверной установкой поверка гарантирует нормальную работу поверенных приборов в пределах диапазонов точности и делает возможным их дальнейшее применение в процессах измерений.
Поверочные установки нашли широкое применение в нефтегазодобывающей, перерабатывающей, нефтехимической и многих других отраслях промышленности, а также в научно-ис- следовательских лабораториях.

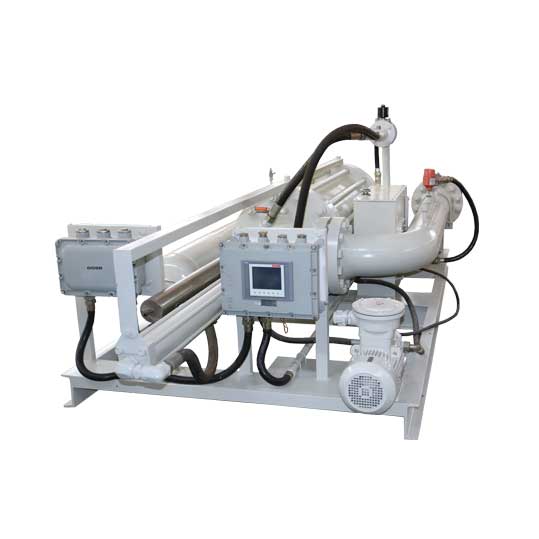

Основой работы поверочной установки являются: эталонная секция измерительного цилиндра и два детекторных переключателя. В секции эталонного измерительного цилиндра расположен вытесняющий поршень, который синхронно двигает измерительный стержень и поток жидкости, а флажок, установленный на измерительном стержне, при перемещении эталонного объёма приводит в действие первый и второй детекторные переключатели. Счётчик фиксирует количество импульсов N, посланных в секцию эталонного цилиндра, тестируемого расходомера. Минуя измерительный цилиндр, эталонный объём V, учитывая поправки по давлению и тем-пературе, позволяет получить фактическое значения объёма Q совокупного расхода в условиях проверки расходомера. Таким образом, значения N, Q, давления и температуры в условиях проверки определяют производительность расходомера при проведении измерения.
Технические характеристики
Поверочная установка CP-R имеет следующие технические характеристики:
• Высокую точность объёмного расхода и хорошую повторяемость;
• Время отклика оптического переключателя: 5×10-6 с;
• Широкий динамический диапазон перенастройки (до 200:1);
• Компактная и легковесная конструкция;

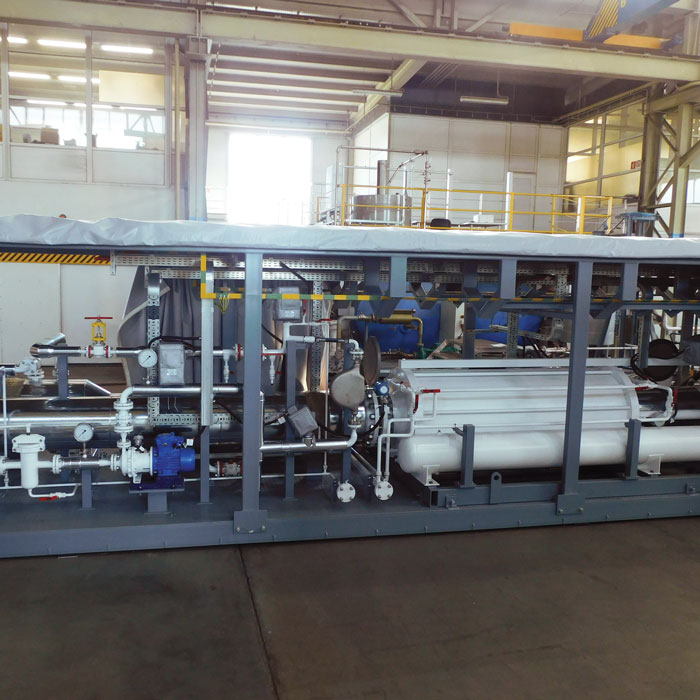

• Способы возможной установки: стационарно, на передвижной платформе
• Потери давления ≤ 0.01 МПа;
• Система управления использует интерфейс, который обладает высокой степенью интеграции во всевозможные системы автоматизации и может дистанционно управляться через сеть;
• Поверка на работающем расходомере может быть произведена как в режиме On-Line, так и Off-Line.
Измеряемая среда | Нефть и нефтепродукты |
Пределы допускаемой относительной погрешности при определении вместимости калиброванного участка, % |
+/- 0.05% |
Динамический диапазон перенастройки | 200:1 |
Температура измеряемой среды | (-30-85)0C |
Рабочее давление | ≤ 10 МПа |
Питание | 380В/50Гц |
Классификация взрывозащиты | 1Ex d II BT4 |
Класс защиты | IP65 |
Выходной сигнал | RS485 или RJ45 |
Протокол обмена данными | Modbus RTU или Modbus TCP |
Способ установки | Горизонтально на раме |
Основные параметры
Модель | Наибольший объемный рас- ход жидкости, м3/ч |
Вместимость калиброван- ного участка, дм3 |
Присоедине- ние к процессу, мм |
Габаритные размеры Д×Ш×В, мм |
Вес, т |
CP-R-200 | 50 | 20 | 50 | 3100×1500×1300 | 1.2 |
CP-R-300 | 360 | 60 | 150 | 3800x1600x1400 | 2.5 |
CP-R-450 | 700 | 120 | 200 | 5000×2000×1500 | 3.5 |
CP-R-700 | 1400 | 250 | 300 | 5600×2500×1700 | 6.3 |
CP-R-800 | 2000 | 360 | 400 | 6000×2600×1900 | 9.0 |
CP-R-1000 | 3000 | 650 | 500 | 6200×3500×2000 | 4.5 |
Описание работы

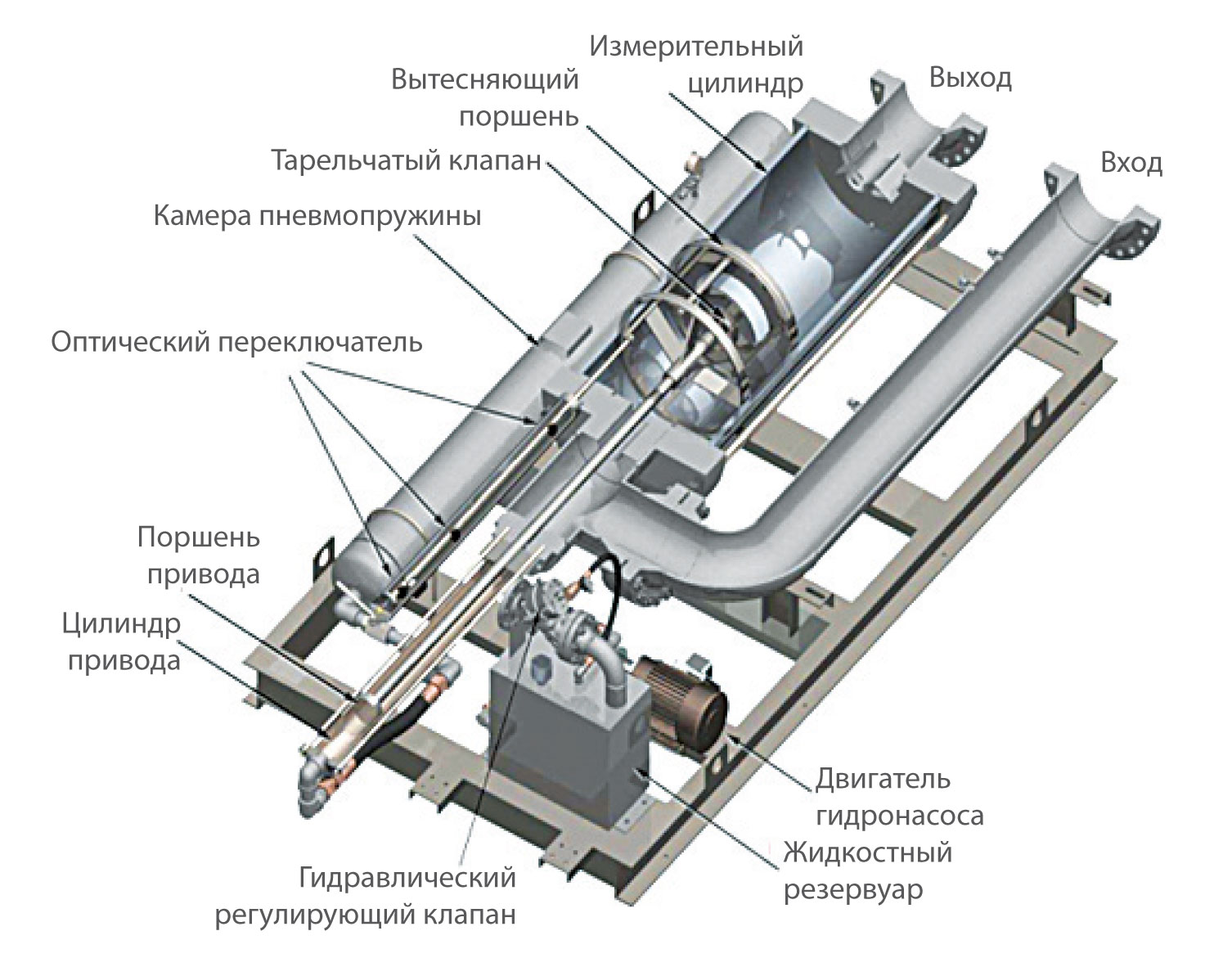

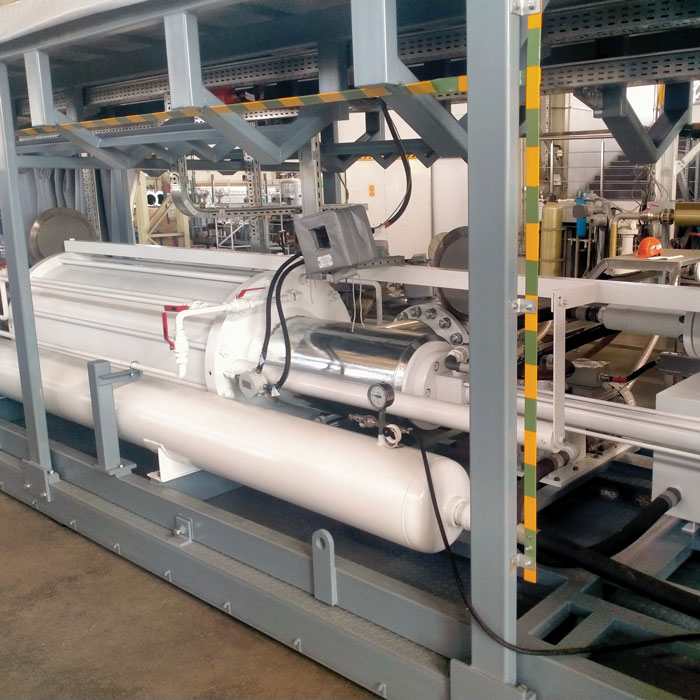

Поверочная установка CP-R имеет измерительный цилиндр со свободно перемещающимся вытеснительным поршнем с установленным в осевом направлении тарельчатым клапаном. Тарельчатый клапан соединен с пневмоцилиндром приводным валом. Давление азота в камере пневматической пружины и гидравлическая система приводят в движение приводной поршень в гидроцилиндре. Давление в камере пневмопружины закрывает тарельчатый клапан и перемещает поршень на калиброванный ход. В конце хода гидравлическая система возвращает поршень в исходное (готовое) положение и удерживает тарельчатый клапан открытым. Регулярный поток будет проходить через открытый тарельчатый клапан.
Описание работы
Поверочная установка CP-R имеет измерительный цилиндр со свободно перемещающимся вытеснительным поршнем с установленным в осевом направлении тарельчатым клапаном. Тарельчатый клапан соединен с пневмоцилиндром приводным валом. Давление азота в камере пневматической пружины и гидравлическая система приводят в движение приводной поршень в гидроцилиндре. Давление в камере пневмопружины закрывает тарельчатый клапан и перемещает поршень на калиброванный ход. В конце хода гидравлическая система возвращает поршень в исходное (готовое) положение и удерживает тарельчатый клапан открытым. Регулярный поток будет проходить через открытый тарельчатый клапан.
