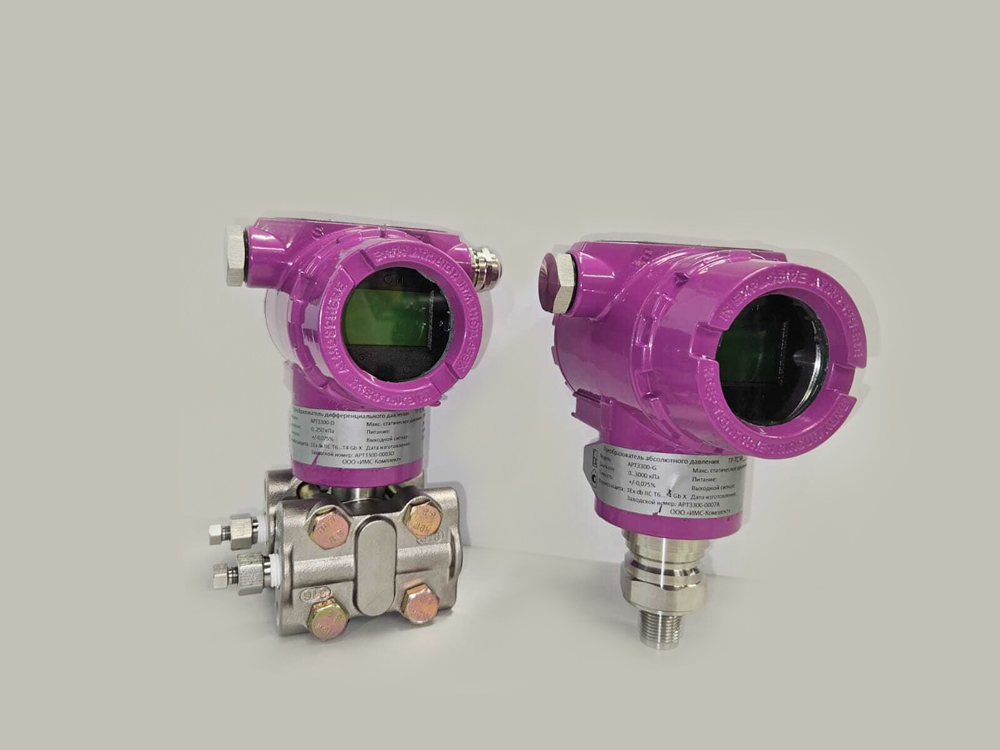

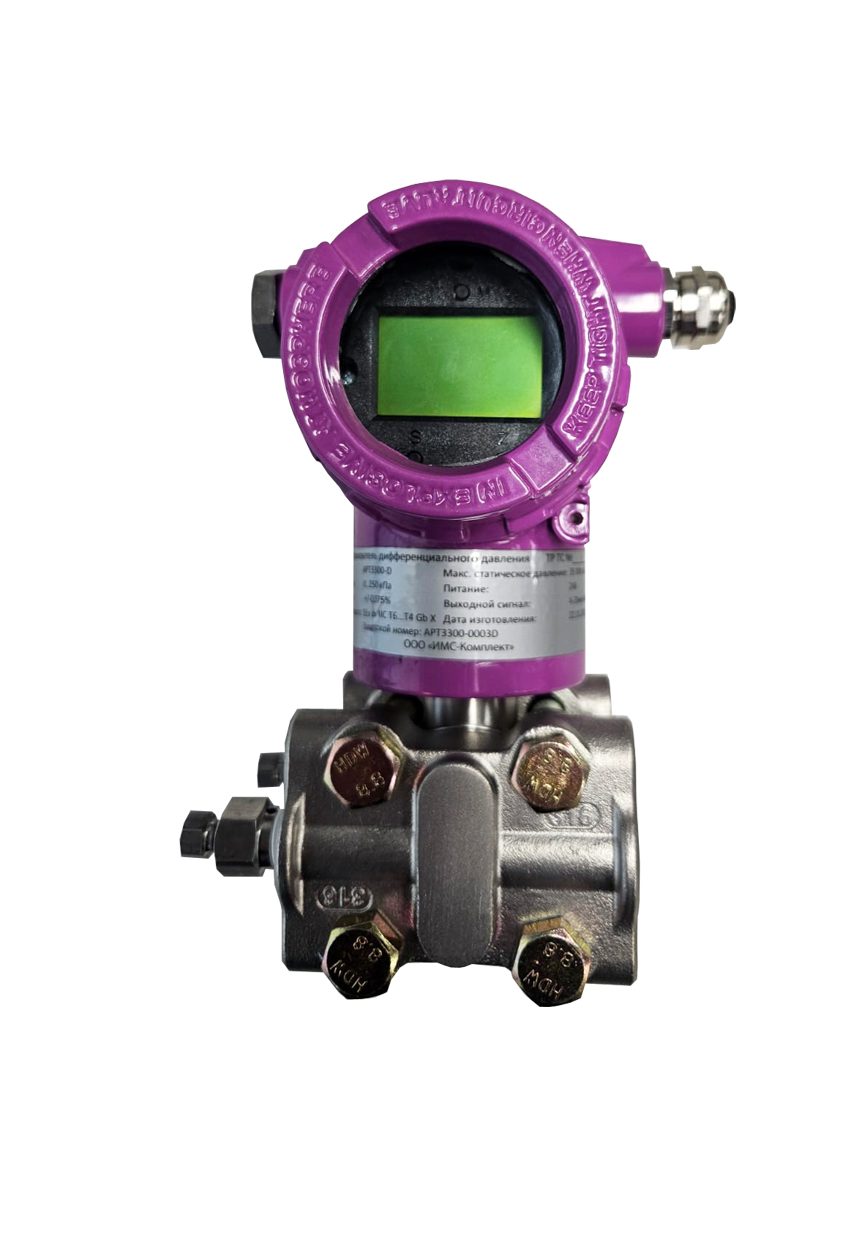

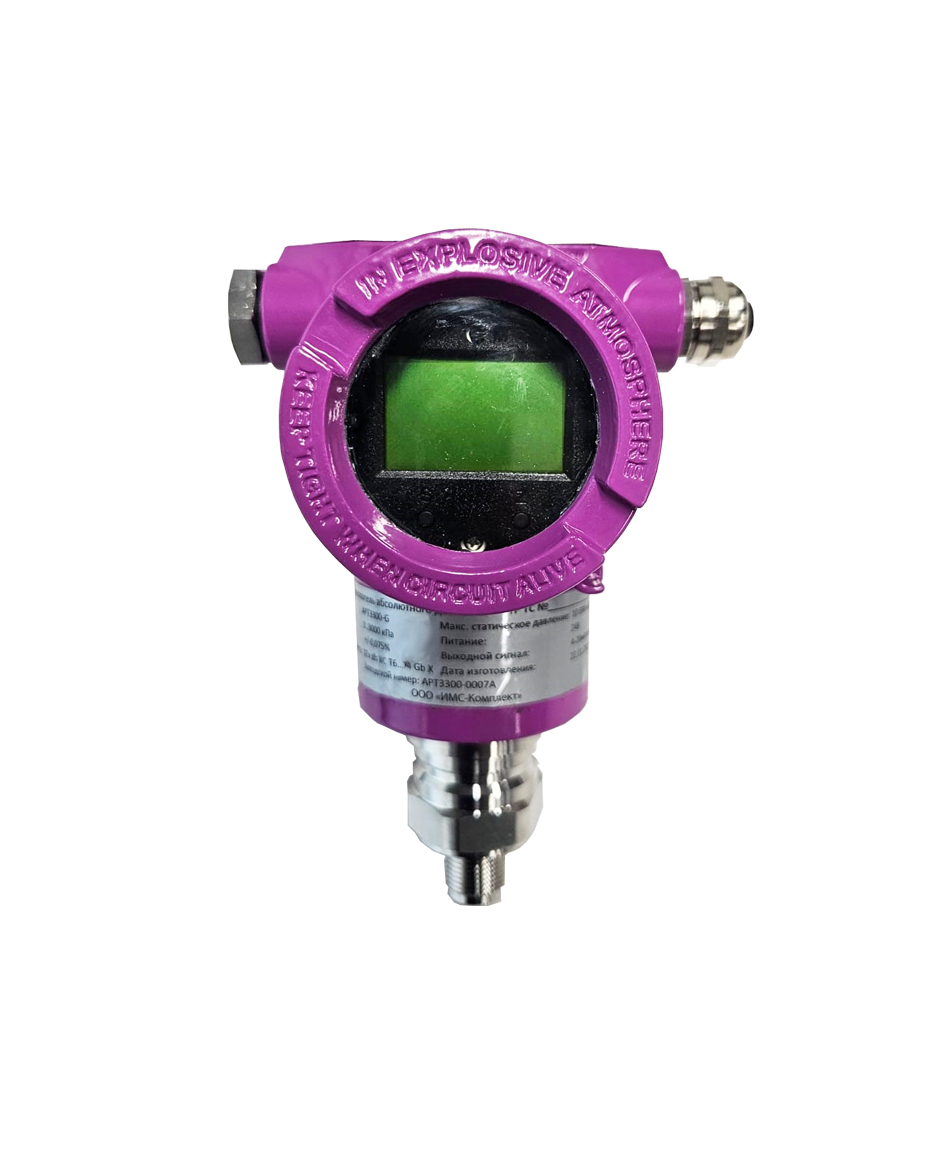

Преобразователи давления APT-3300 (далее - преобразователи) предназначены для непрерывного измерения абсолютного давления, избыточного давления, давления разряжения, дифференциального давления и преобразования измеренных значений в унифицированный выходной сигнал постоянного тока 4-20 мА и цифровой выходной сигнал на базе НАRT-протокола. Преобразователи предназначены для измерения давления рабочих сред: жидкости, газа, пара.
Описание товара
Область применения
Преобразователи давления используются в системах автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности, таких как: нефтегазовой промышленности, химической и нефтехимической промышленности, металлургической промышленности, фармацевтической промышленности, пищевой промышленности.
Принцип действия
Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента. В качестве чувствительного элемента используется мембрана, которая механически воздействует на диэлектрик, на котором размещена тензочувствительная полупроводниковая схема из четырех кремниевых тензорезисторов, соединенных в мост Уитстона. Давления измеряемой среды передается через разделительную мембрану и заполняющую жидкость на чувствительный элемент, вызывая при этом деформацию чувствительного элемента и изменение значения электрического сопротивления тензорезисторов моста Уитстона. Разность потенциалов на выходе моста Уитстона зависит от текущего давления. Электроника преобразователя обрабатывает полученные изменения сопротивления и преобразует в унифицированный токовый выходной сигнал 4-20 мА или в цифровой сигнал на базе протокола HART. Для отображения информации преобразователи опционально могут оснащаться ЖК дисплеем.
Преобразователь состоит из сенсорного модуля и электронного блока. Сенсорный модуль состоит из измерительного блока и платы аналого-цифрового преобразователя (АЦП).
Преобразователи могут изготавливаться в штуцерном или фланцевом исполнениях.

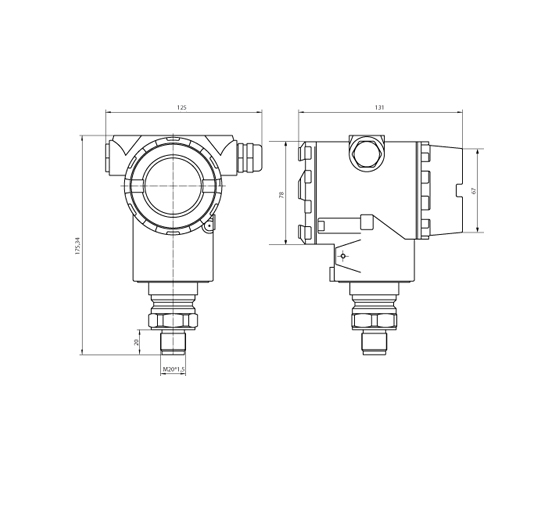

В преобразователях штуцерного исполнения измерительный блок состоит из разделительной мембраны и чувствительного элемента, пространство между ними заполнено разделительной жидкостью (силиконовое масло).

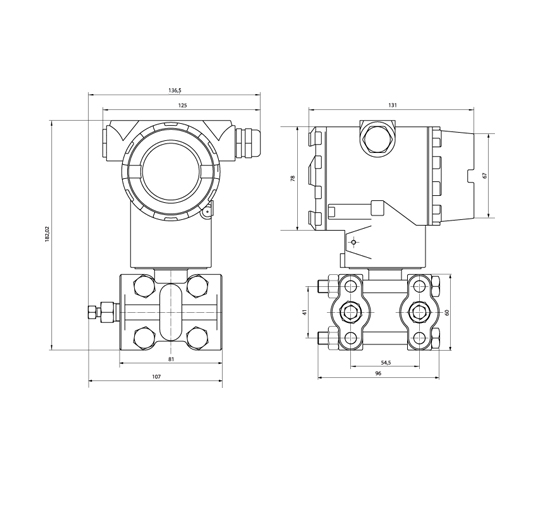

В преобразователях фланцевого исполнения измерительный блок состоит из разделительной мембраны со стороны высокого давления и разделительной мембраны со стороны низкого давления. Полость между мембранами заполнена разделительной жидкостью (силиконовое масло). Чувствительный элемент размещен внутри замкнутой полости, заполненной разделительной жидкостью. Измерительного блок также имеет защитную мембрану от перегрузочного давления.
Корпус электронного блока состоит из двух секций, герметично изолированных друг от друга. В одной секции размещен клеммный блок, в другой – плата электроники и ЖК дисплей. Корпус электронного блока закрыт крышками с уплотнениями.
Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда | жидкость, газ, пар |
| Преобразователь АРТ3300-G Преобразователь APT3300-A Преобразователь APT3300-D |
измерение избыточного давления измерение абсолютного давления измерение дифферинциального давления |
| Диапазон измерений, кПа -Преобразователь АРТ3300-G -Преобразователь APT3300-A -Преобразователь APT3300-D |
от -100 до 60000
|
| Диапазон температуры измеряемой среды, °С | от -40 до +120 |
| Выходной сигнал | от 4 до 20 мА; от 4 до 20 мА + HART |
| Напряжение питания (постоянный ток), В | от 12 до 42 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
т -40 до +851)
|
| Маркировка взрывозащиты | 1Ex db IIС T6…Т4 Gb Х |
| Степень защиты от внешних влияющих воздействий по ГОСТ 14254-2015 |
IP67 |
| Средний срок службы, лет | 12 |
| Средняя наработка на отказ, ч | 75000 |
1)Работоспособность дисплея обеспечивается в диапазоне от -30 до +65°С
