Описание товара

Особенности уровнемеров ALT6100
• высокоточное и непрерывное измерение уровня жидкости и сыпучих сред;
• уровнемеры не подвержены влиянию изменений параметров измеряемой среды, таких как: температура, давление, плотность, вязкость.
• измерение уровня в различных, сложных условиях эксплуатации: высокая температура, высокое давление, низкое значение диэлектрической постоянной измеряемой среды, коррозионные среды.
Конструкция и принцип действия
Принцип действия уровнемеров основан на использовании технологии рефлектометрии с временным разрешением (TDR). Излучатель уровнемера генерирует электромагнитный импульс, который распространяется вдоль измерительного волноводного модуля (далее – зонда), погруженного в измеряемую среду. Когда импульс достигает поверхности измеряемой среды, он отражается от ее поверхности и возвращается обратно в приемник уровнемера. Вычислитель уровнемера обрабатывает полученный сигнал, измеряя временной интервал между моментом отправки сгенерированного импульса и моментом приема отраженного импульса, и вычисляет уровень измеряемой(контролируемой) среды.

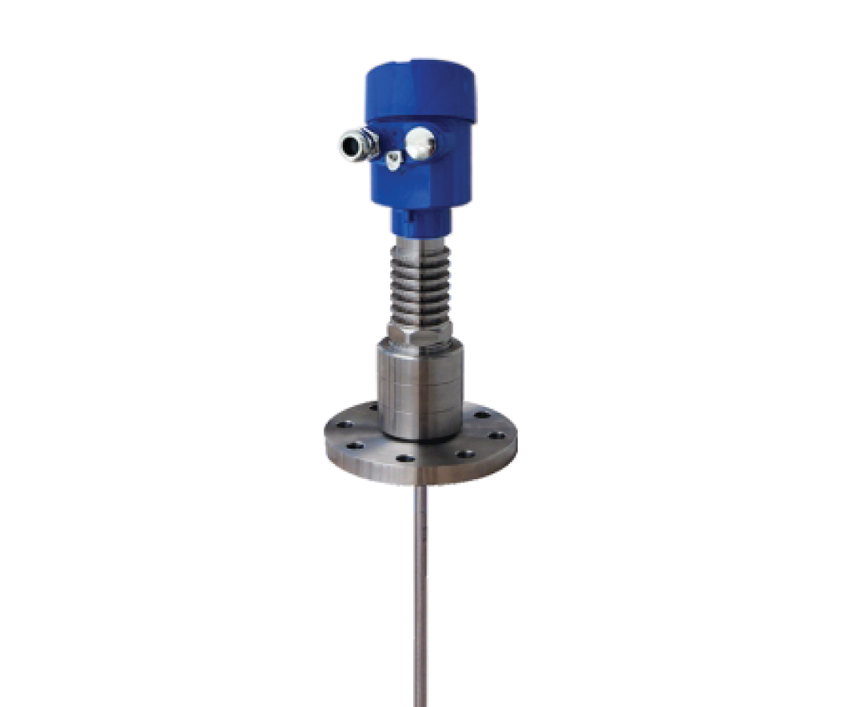

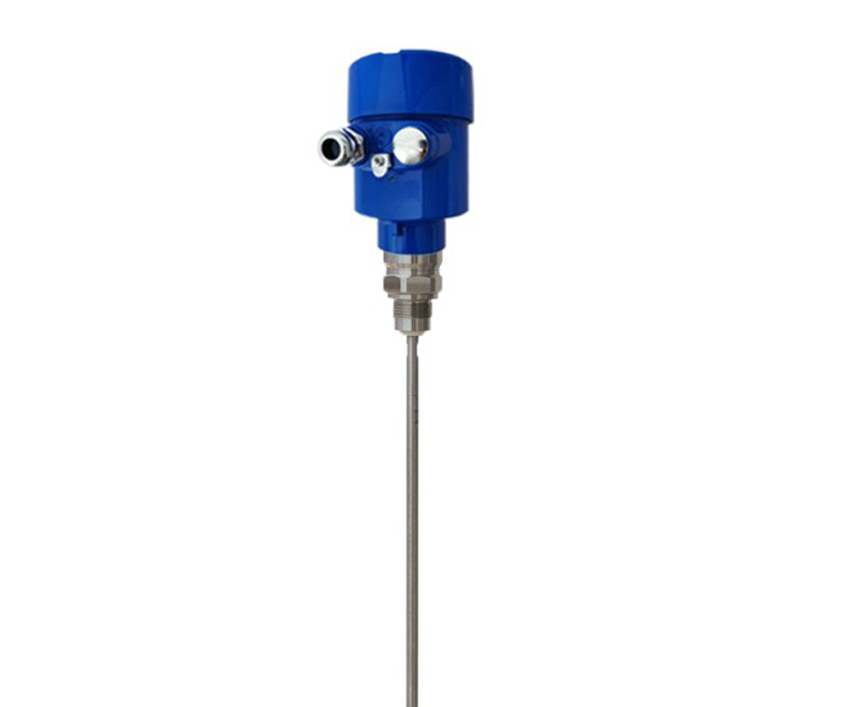

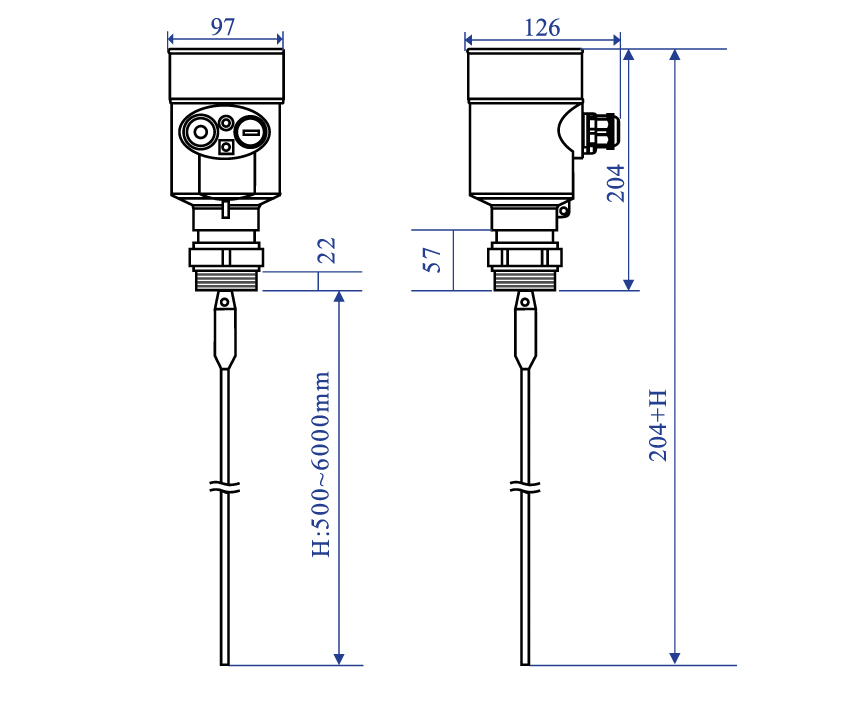

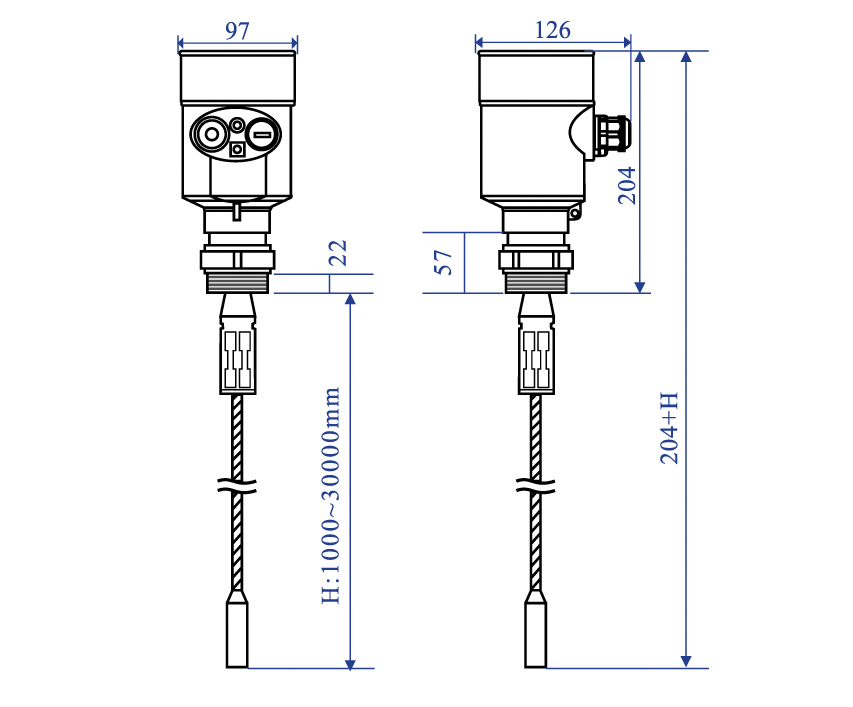

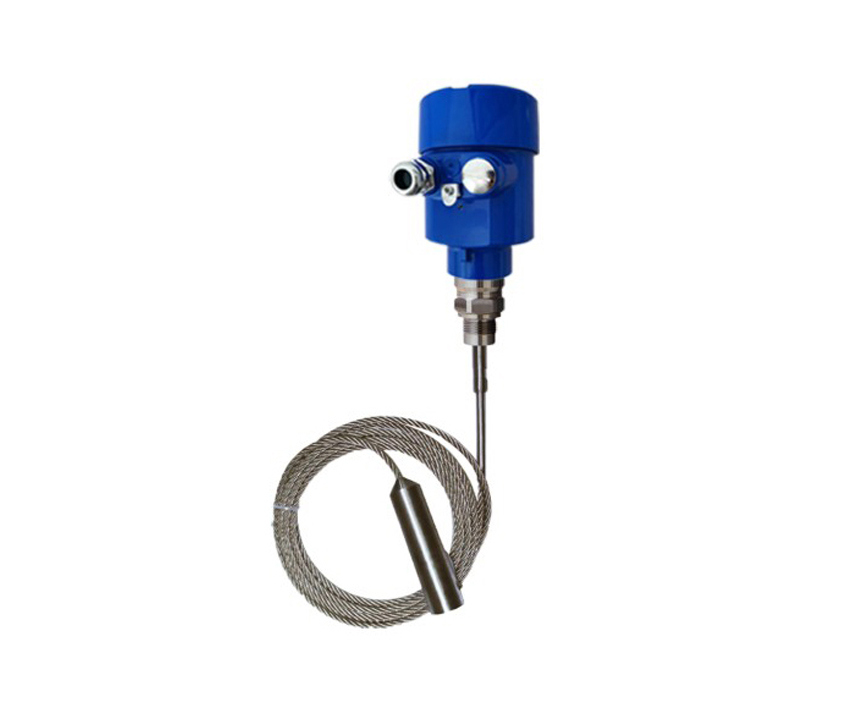

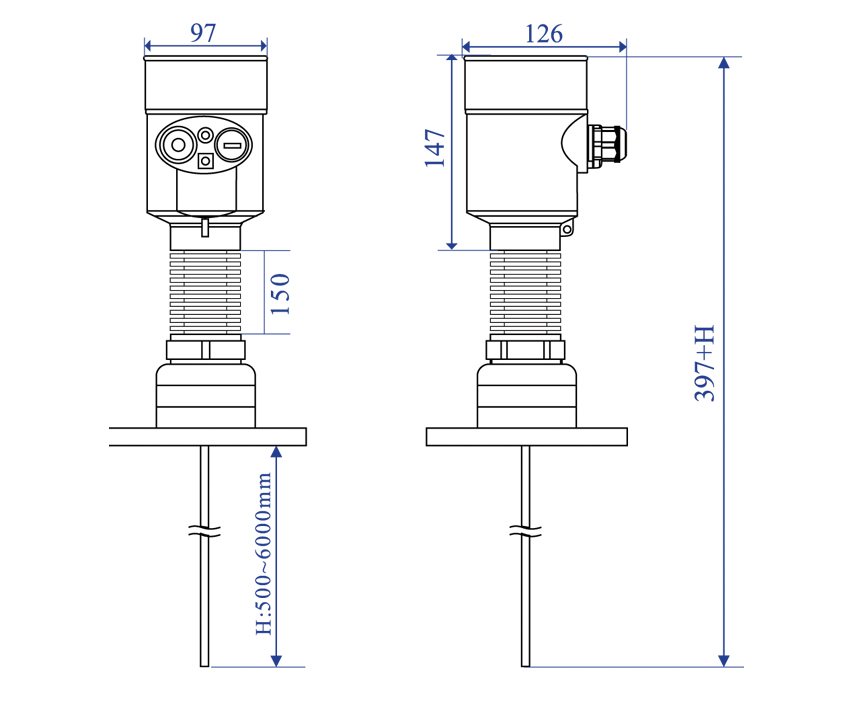

Уровнемеры состоят из электронного блока, размещенного внутри металлического корпуса, и зонда. В зависимости от модификации корпус уровнемера может быть изготовлен из алюминиевого сплава или из нержавеющей стали.  Зонд может иметь различную конструкцию: тросовый, стержневой, коаксиальный. Зонды изготавливается из различных материалов с учетом параметров процесса: агрессивность среды, температура, давление. Длина зонда конструктивно определяет диапазон измерений уровня. По типу присоединения уровнемеры могут быть представлены в резьбовом или фланцевом исполнении. Уровнемеры могут дополнительно оснащаться жидкокристаллическим дисплеем. Уровнемер способен выдавать измеренное значение в виде аналогового тока 4~20 мА или в виде цифрового значения по протоколу HART и передать его для дальнейшего использования системой управления, такой как распределенная система управления (РСУ) или программируемый логический контроллер (ПЛК).

Характеристики товара
