Предоставление пробы
Для демонстрации возможностей Rigaku NEX XT была измерена как статическая проба нефть с исследованными характеристиками. Один литр пробы был залит в проточную трубу, измерена и затем удалена из системы. Поскольку NEX XT использует технологию проходящего рентгеновского излучения и уникальную конструкцию кюветы, то покрытие парафинами или другими отложениями окна для анализа, что может случиться при нормальной работе, не оказывает влияния на результаты измерения, так как покрытие составляет незначительную часть общего пути рентгеновского излучения.

Калибровка
Шесть реальных проб нефти с известным содержанием серы были использованы для создания калибровки, показанной ниже. В памяти системы могут храниться до 15 калибровок для различных продуктов, с 15 стандартами в каждой.

Повторный замер
Для демонстрации способности к воспроизведению результатов две пробы с низкой концентрацией серы были после калибровки заново залиты в анализатор и проанализированы как неизвестные пробы.

Повторяемость
Для демонстрации повторяемости (точности) прибора были выполнены десять повторных анализов для проб нефти с низкой, средней и высокой серой, как статических проб, используя время анализа 60 с при каждом измерении.

Предел детектирования
Для определения предела детектирования (Нижний Предел Детектирования или НПД) был использован эмпирический метод. Было выполнено десять повторных анализов пробы дизтоплива, не содержащего серы, затем было рассчитано стандартное отклонение. НПД был определен как утроенное стандартное отклонение. Этим гарантируется, что измерения выше НПД являются измерением сигнала превышающего фон.

Измерение реальных проб
Четыре пробы реальной нефти были измерены на созданной калибровке и полученные результаты сравнивались с результатами, полученными на настольном рентгенофлуоресцентном приборе.

Долговременная стабильность
График ниже показывает результаты приблизительно 700 последовательных анализов, по 30 секунд каждый, за период времени более 6 часов. Анализатор показал отличную долговременную стабильность и полученное стандартное отклонение близко к теоретическому значению.

Технология рентгеновской абсорбции

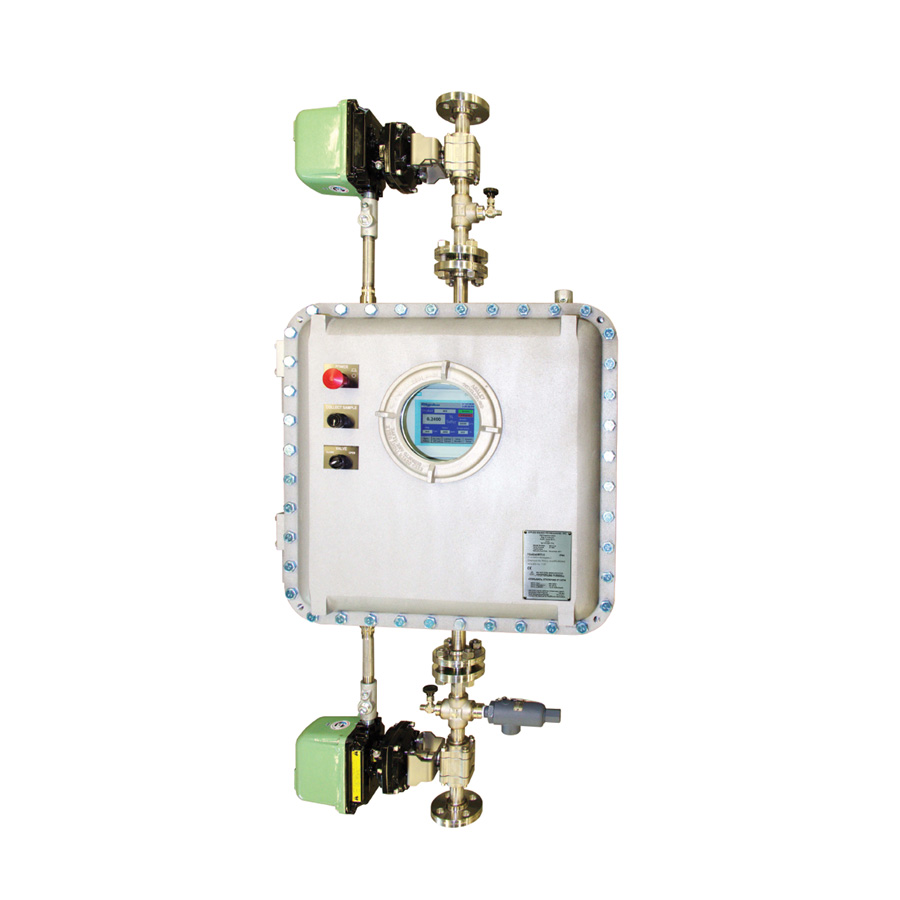

Технология рентгеновской абсорбции использует измерение ослабления рентгеновских лучей с энергией 21 кэв, которая является особой для измерений серы в нефти. На практике поток нефти проходит через проточную кювету, где сера, находящаяся в углеводородной матрице, абсорбирует рентгеновское излучение, проходящее между рентгеновским источником и детектором (см. рисунок справа). Регистрируемая интенсивность рентгеновского излучения обратно пропорциональна концентрации серы. Таким образом, высокому уровню серы соответствует низкая интенсивность рентгеновского излучения.
Абсорбция рентгеновского излучения, проходящего сквозь проточную кювету, описывается следующим уравнением:
A = I/Io = exp-dt{μm(1-Cs) + μsCs}, где: I – измеренная интенсивность рентгеновского излучения (после проточной кюветы, фотон/с) Io - исходная интенсивность рентгеновского излучения (перед проточной кюветы, фотон/с) d – плотность углеводородной матрицы t – толщина пути в проточной кювете μm – молярная абсорбция углеводородной матрицы при 21 кэв (см2/г) μs - молярная абсорбция серы при 21 кэв (см2/г) Cs – весовая фракция серы.
Поточный плотномер (опция) одновременно измеряет плотность и температуру нефти, которые автоматически вставляются в расчет концентрации серы и независимо выводятся для использования в управлении процессом. Опция ввода сигнала содержания воды может использоваться для компенсирования вариаций в содержании воды в технологическом потоке.
Простой интуитивный интерфейс программного обеспечения делает калибровку и анализ простыми. При сделанной однажды калибровке, результаты серы затем будут сообщаться автоматически при протекающей через проточную кювету нефти. Частота измерений выбирается пользователем.
Система разработана для работы в автономном режиме и не требует расходных материалов и рутинного обслуживания. Динамическая проба может быть взята по мере надобности для контрольных испытаний с использованием другой технологии, такой, например, как настольный РФ анализатор; далее может быть сделана коррекция калибровки через пользовательский интерфейс или через соединение MODBUS 485.
Концентрация серы, температура и плотность нефти, а также содержание воды могут быть выведены на заводскую систему управления или другую систему управления, предоставляя оператору полный и в реальном времени обзор их продукта.

Измерения методом рентгеновской абсорбции (РА) являются в течении долгого времени принятой технологией измерения серы в потоке тяжелых или легких углеводородов. Rigaku NEX XT поточный анализатор легко соответствует разнообразным запросам промышленности: операции смешения и контроля нефти, анализ или контроль смешения морского бункерного топлива или переключения трубопроводов.
Морское бункерное топливо
• Операции смешения
• Соответствие Приложению
VI MARPOL
Нефтепереработка
• Подготовка сырья
• Контроль качества
• Повышение сортности мазута
Трубопроводы и удаленные терминалы
• Операции смешения в реальном времени
• Контроль качества при удаленном сборе
