Назначение и область применения
Двунаправленные трубопоршневые поверочные установки (ТПУ) предназначены для поверки преобразователей расхода и счетчиков жидкости по месту их эксплуатации преимущественно на коммерческих СИКН.

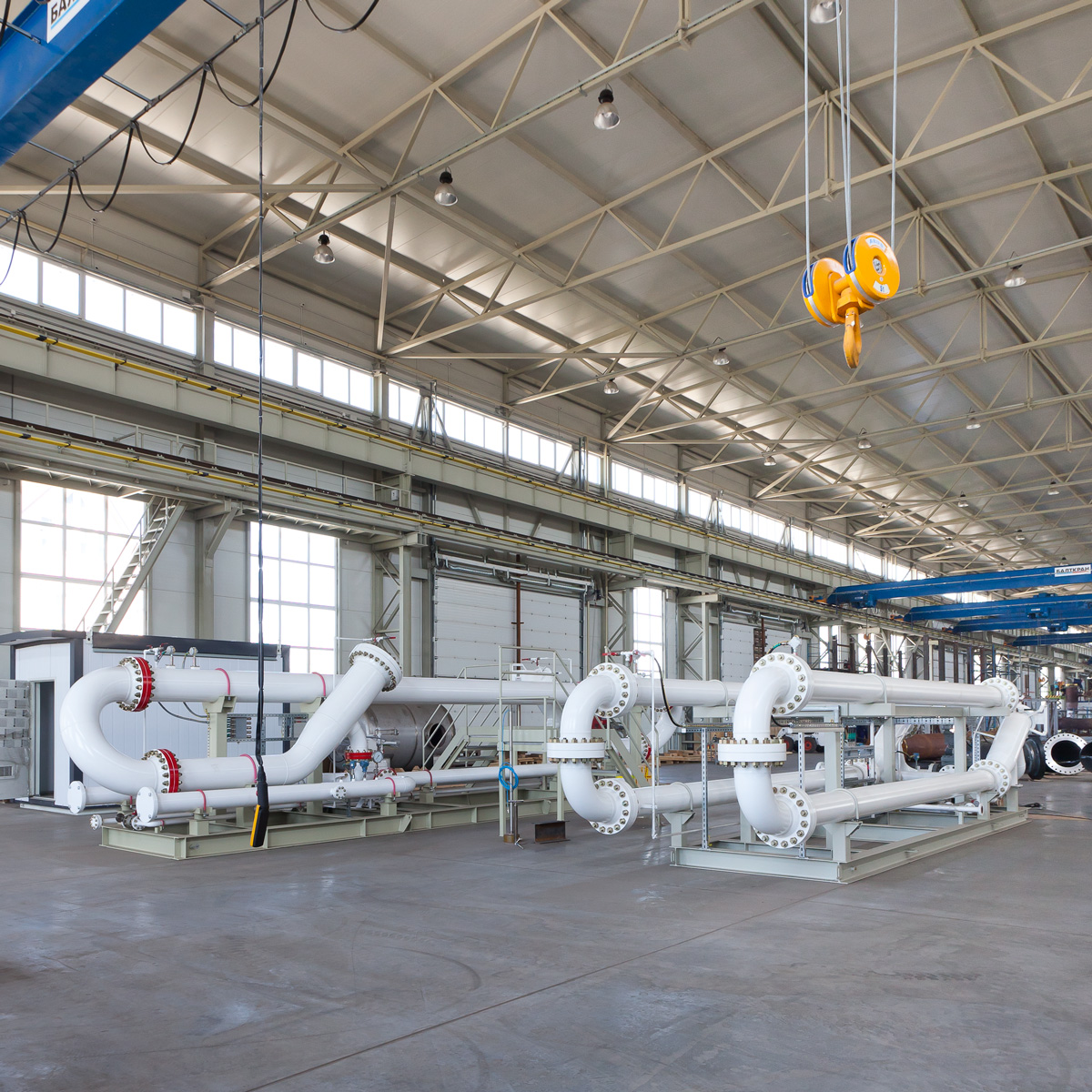

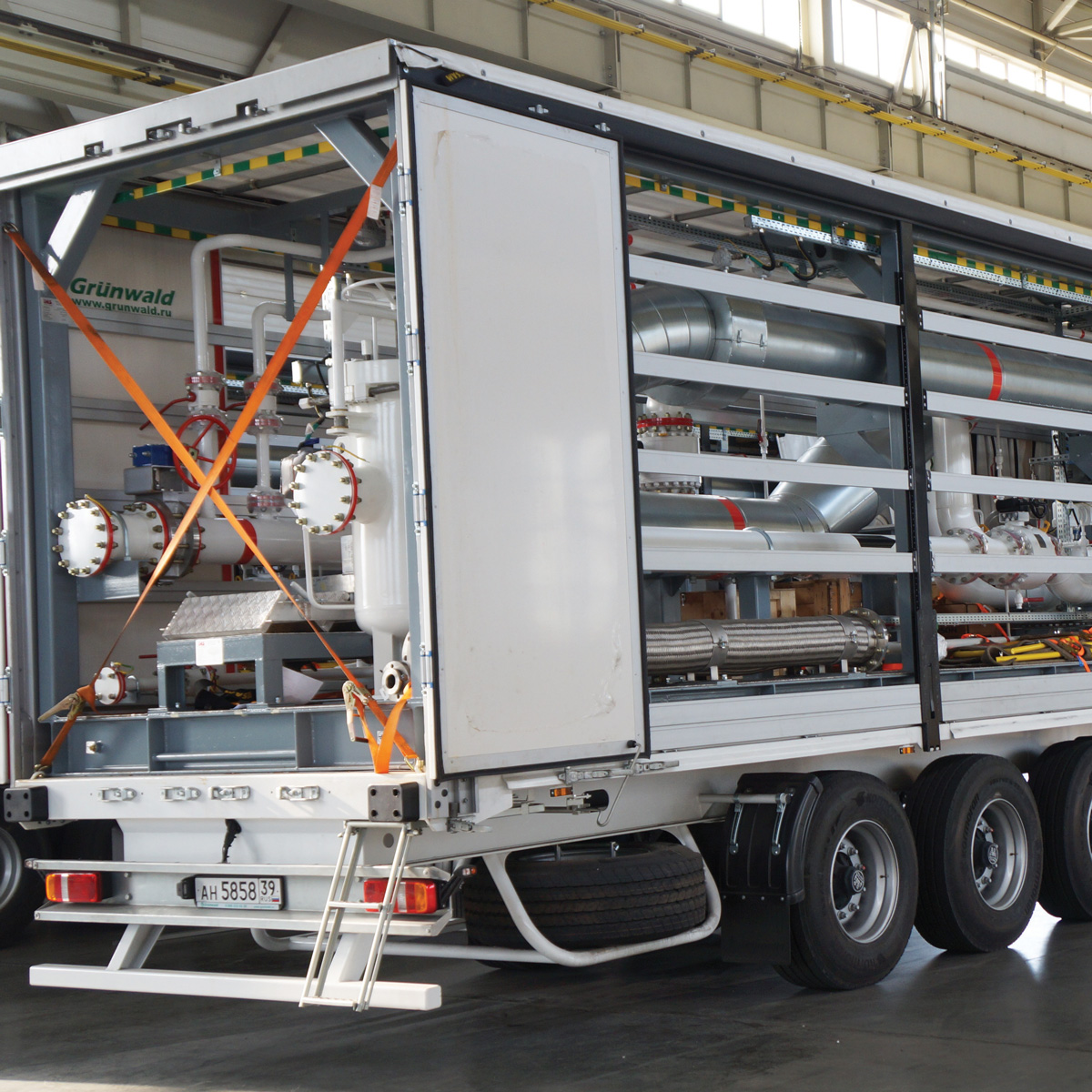

ТПУ выпускаются в стационарном и мобильном исполнении и применяются в:
- нефтяной;
- нефтеперерабатывающей;
- химической промышленности.
Основные преимущества
По сравнению с другими средствами поверки ТПУ имеют большие преимущества:
- возможность поверки преобразователей на месте эксплуатации в рабочих условиях;
- возможность поверки расходомеров на расходах – до 4000 м3/ч;
- независимость метрологических характеристик ТПУ от вязкости жидкости и условий эксплуатации;
- возможность полной автоматизации процесса поверки.
Описание и принцип действия

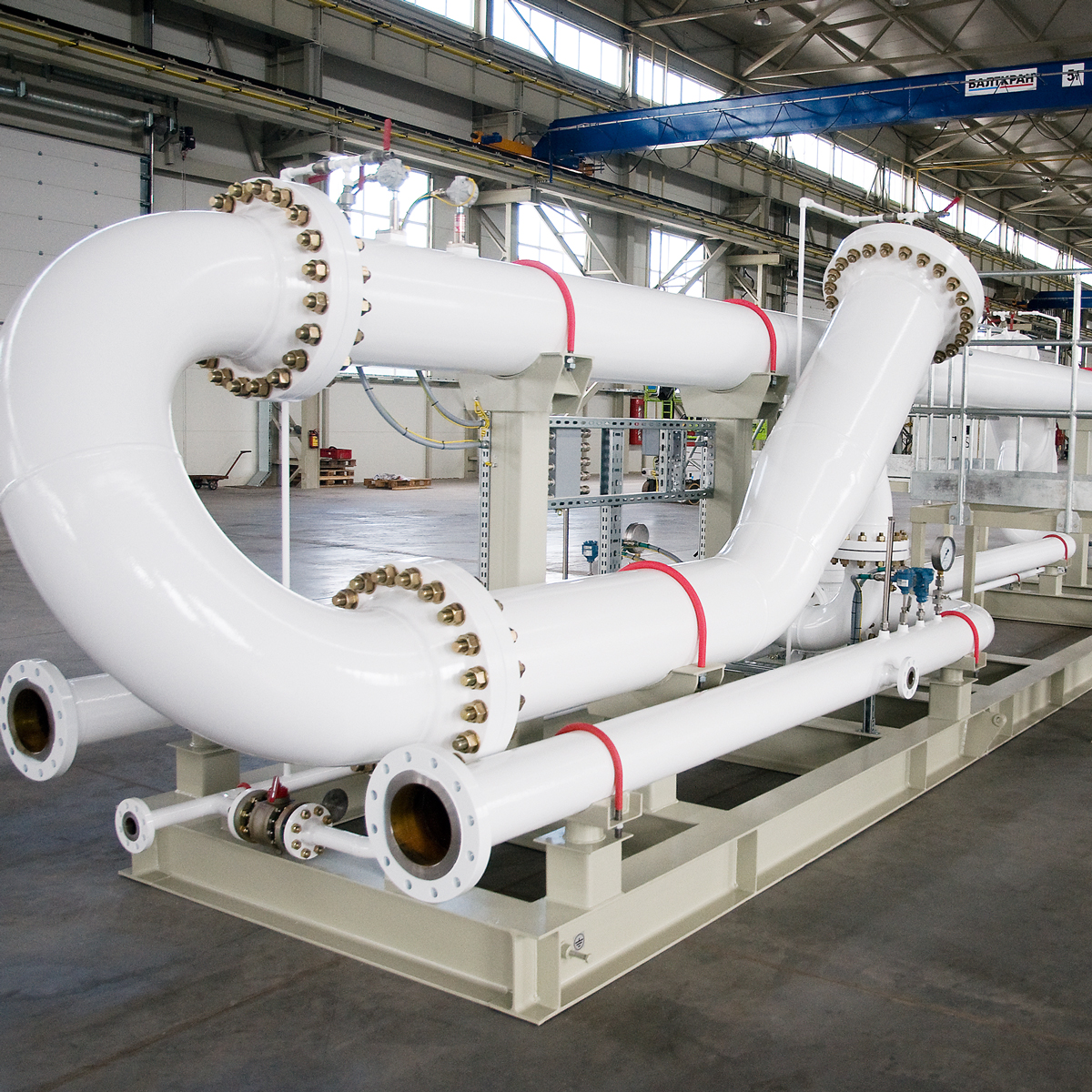

ТПУ представляет собой установку двунаправленного действия с контролем протечек четырехходового крана, шаровым полиуретановым поршнем, с внутренним полимерным покрытием калиброванного участка. Калиброванный участок изготавливается из труб и отводов калиброванных по внутреннему диаметру. Калиброванный участок ограничен детекторами, которые фиксируют прохождение шарового поршня. Внутренняя поверхность установки тщательно очищается и покрывается тонким слоем специальной синтетической смолы для защиты от коррозии и уменьшения трения при движении поршня. В ходе поверки расходомера шаровой поршень, находящийся внутри пусковой камеры, начинает движение в направлении противоположной камеры приема-пуска. Попадая в разгонный участок ТПУ, поршень полностью перекрывает внутреннее сечение ТПУ и движется вместе с жидкостью с одной и той же скоростью. При прохождении поршня через детектор генерируется сигнал, разрешающий отсчёт импульсов от поверяемого расходомера. Когда поршень достигает второго детектора, генерируемый им сигнал дает команду на прекращение отсчёта импульсов. По числу импульсов, поступивших с расходомера, и фиксированному объёму калиброванного участка ТПУ определяется коэффициент преобразования расходомера. Далее поршень попадает в противоположную камеру ТПУ и остается там до тех пор, пока не изменится положение 4-х ходово-го крана, вызывающее изменение направления потока жидкости внутри ТПУ на противоположное направление. Шаровой поршень захватывается потоком и процесс измерений повторяется вновь. Поверка производится путём многократного перемещения шарового поршня внутри ТПУ и измерения ко-личества импульсов, поступивших с расходомера за каждый промежуток времени перемещения поршня по калиброванному участку ТПУ.
