Измерительно-вычислительный комплекс ИМЦ - 07
Измерительно-вычислительный комплекс "ИМЦ-07" предназначен для измерения и преобразования параметров входных электрических сигналов от измерительных преобразователей в значение величин.

Область применения
Используется в системах измерений количества жидкости (сырой и товарной нефти, нефтепродуктов, воды) и газа (природного, свободного нефтяного), в поверочных и измерительных установках в нефтяной, нефтегазоперерабатывающей отраслях, на предприятиях транспорта и хранения продуктов.

Описание товара

Подключаемые измерительные преобразователи:
•   преобразователи объемного и массового расхода;
•   преобразователи плотности, температуры, давления, дифференциального давления;
•   вискозиметры;
•   влагомеры;
•   серомеры.

Подключаемые средства поверки: ТПУ; компакт-прувер; эталонные преобразователи объемного и массового расхода.

Подключаемое оборудование: автоматические пробоотборники, привод ТПУ.

Основные функции
•   измерение параметров входных электрических сигналов, поступающих от измерительных преобразователей;
•   преобразование значений параметров входных электрических сигналов в значения величин; контроль значений величин;
•   представление учетной информации в виде отчетов;
•   создание и ведение архивов отчетов и журналов событий с возможностью просмотра и печати;
•   определение и контроль метрологических характеристик преобразователей расхода с помощью средств поверки;
•   формирование, отображение и печать протоколов поверки и контроля; управление автоматическими пробоотборниками;
•   управление приводом крана ТПУ;
•   управление компакт-прувером;
•   защита информации системой доступов и паролей;
•   передача данных по протоколу Modbus, Modbus TCP.

Измеряемые параметры входных электрических сигналов:
•   частота и период импульсного сигнала; количество импульсов;
•   количество импульсов за интервал времени;
•   отношение количества импульсов за интервал времени;
•   сила постоянного тока.

Вычисляемые величины:
•   объемный и массовый расход жидкости;
•   объем и масса жидкости;
•   объемный и массовый расход газа;
•   объем газа при рабочих и стандартных условиях;
•   температура, давление, перепад давления, плотность жидкости и газа;
•   вязкость жидкости;
•   доля воды и доля серы в жидкости;
•   метрологические характеристики преобразователей расхода;
•   дебет и газовый фактор скважины.

Алгоритмы вычислений соответствуют действующим нормативным документам.
Прикладное программное обеспечение конфигурируется в соответствии с типом продукта и номенклатурой подключаемого оборудования.

Состав
контроллер с модулями ввода/вывода; панельный компьютер, включающий в себя вычислитель, устройство хранения информации, устройство связи с оператором (дисплей с сенсорным экраном), устройство обмена информацией (порты коммуникации RS-232, RS-485, Ethernet); устройство печати (принтер).

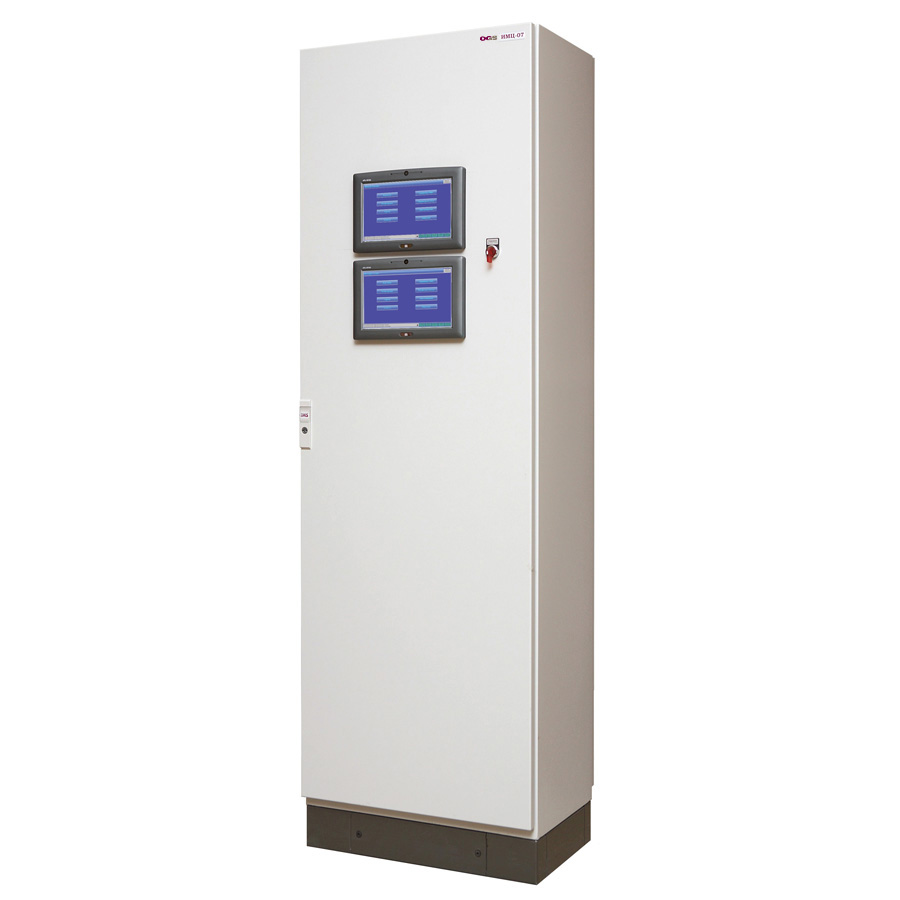

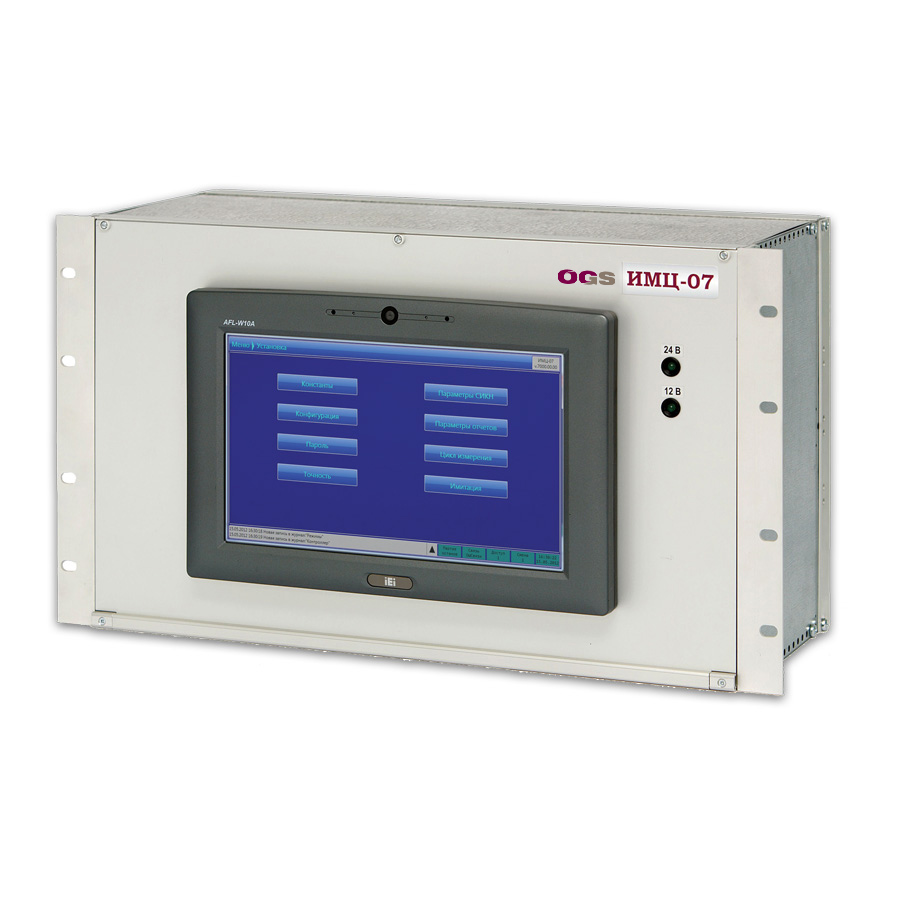

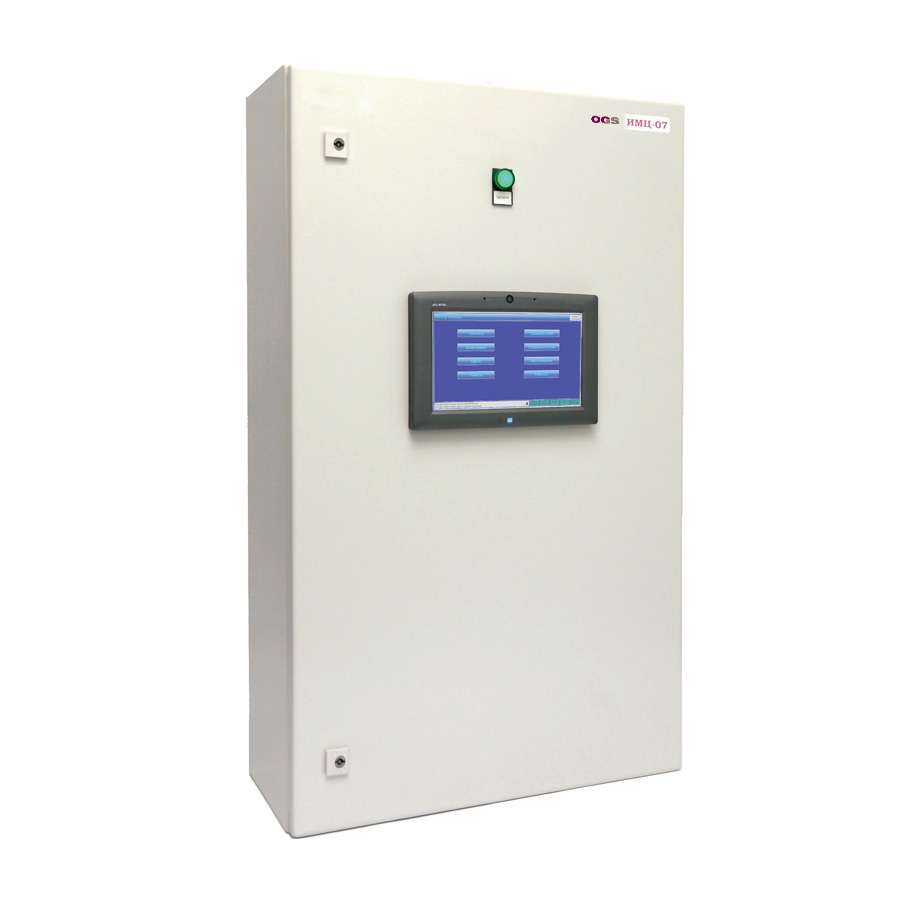

Конструктивное исполнение: приборное, настенное, напольное, напольное с <горячим> резервированием. <Горячее> резервирование обеспечивается дублированием измерительных и вычислительных компонентов.
